În lumea ingineriei de precizie, cu mize mari, marja dintre un produs de succes și o defecțiune costisitoare este adesea măsurată în microni. Fie că este vorba de alinierea unei mașini de litografie semiconductoare sau de inspecția componentelor motorului aerospațial, integritatea măsurătorii depinde în întregime de suprafața de referință utilizată. Această „date” este fundamentul silențios al întregului control al calității și, timp de decenii, profesioniștii s-au bazat pe stabilitatea plăcilor de suprafață din granit și a plăcilor de suprafață din fontă pentru a menține standardele globale.
Evoluția suprafeței de referință
În mod tradițional, placa de suprafață din fontă era elementul de bază al fiecărui atelier mecanic. Modulul său ridicat de elasticitate și capacitatea unică de a fi „răzuită manual” o făceau ideală pentru verificarea potrivirii pieselor de îmbinare. Suprafețele răzuite din fontă conțin mii de puncte înalte microscopice și „buzunare de ulei” care împiedică etanșarea în vid între placă și manometru, permițând mișcarea lină a instrumentelor grele.
Totuși, pe măsură ce mediile de producție au devenit mai sofisticate,placă de suprafață din granita devenit standardul modern de aur. Spre deosebire de metal, granitul este imun în mod natural la rugină și coroziune, iar coeficientul său de dilatare termică este semnificativ mai mic. Aceasta înseamnă că, într-o instalație în care temperaturile pot fluctua, o placă de granit rămâne stabilă dimensional, asigurând că măsurătoarea efectuată la ora 8:00 dimineața este identică cu cea efectuată la ora 16:00.
De ce calibrarea plăcii de suprafață nu este negociabilă
O placă de suprafață nu este un instrument de tipul „o montezi și o uiți”. De-a lungul lunilor de utilizare, frecarea pieselor în mișcare și depunerea prafului pot crea uzură localizată. Aceste „văi” microscopice pot duce la erori de măsurare care se propagă pe întreaga linie de producție.
Calibrarea plăcii de suprafață este procesul de cartografiere a topografiei suprafeței pentru a se asigura că aceasta respectă anumite toleranțe de planeitate (cum ar fi Gradul 0 sau Gradul 00). Folosind interferometre laser sau nivele electronice de înaltă precizie, tehnicienii pot vizualiza suprafața plăcii în 3D. Dacă o placă iese din toleranță, aceasta trebuie lepuită la loc până la perfecțiune. Calibrarea regulată nu este doar o sarcină de întreținere; este o cerință pentru conformitatea cu ISO și o garanție împotriva costurilor catastrofale ale retragerii unui produs.
Precizie extinsă cu unelte specializate
În timp ce o placă plată oferă baza, geometria complexă necesită forme specializate. Două dintre cele mai importante instrumente din arsenalul unui metrolog sunt rigla de granit și placa de unghi din granit.
-
Regletă din granit: Acestea sunt esențiale pentru verificarea rectilinietății și paralelismului canalelor mașinilor-unelte. Datorită raportului lor ridicat rigiditate-greutate, acestea pot parcurge distanțe lungi fără devieri semnificative, ceea ce le face indispensabile pentru instalarea și nivelarea utilajelor CNC de mari dimensiuni.
-

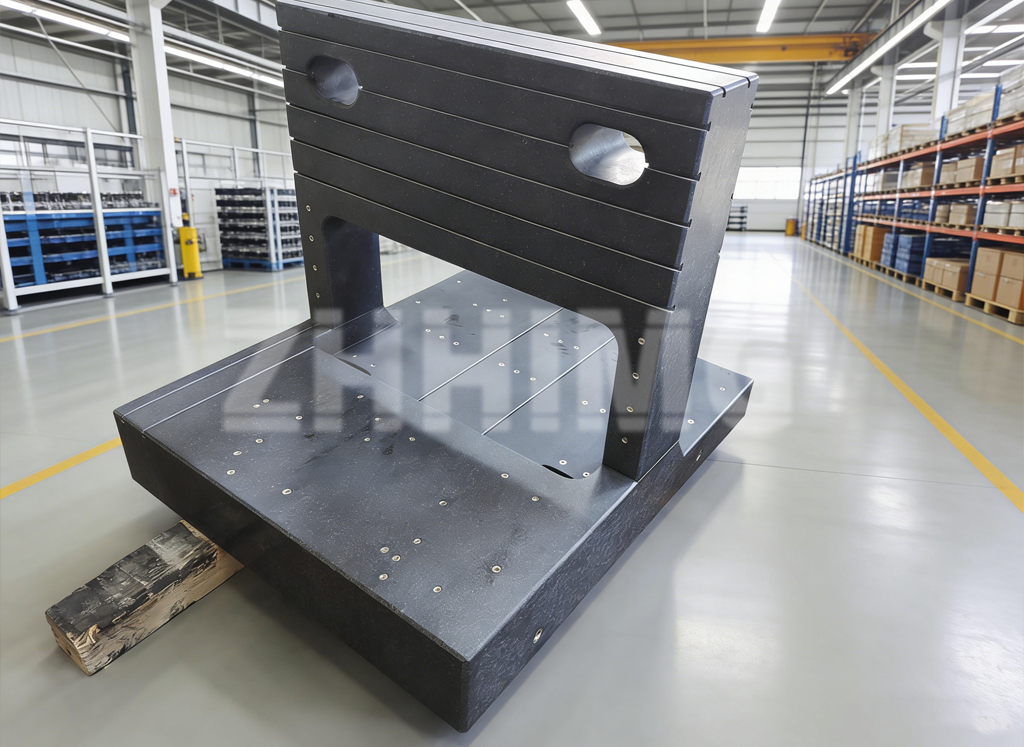

Placă unghiulară din granit: Atunci când o piesă de prelucrat trebuie inspectată vertical, placa unghiulară oferă o referință precisă de 90 de grade. Plăcile unghiulare de calitate laborator sunt finisate pe mai multe fețe pentru a asigura menținerea perpendicularității pe toate axele.
Angajamentul ZHHIMG față de excelența materialelor
Calitatea unui instrument de metrologie începe în carieră. La ZHHIMG, folosim granit negru premium, cum ar fi Jinan Black, care este apreciat pentru densitatea sa ridicată și porozitatea redusă. Această alegere specifică a materialului asigură că...plăci de suprafață din granitoferă o amortizare superioară a vibrațiilor — o caracteristică esențială pentru laboratoarele care utilizează senzori optici cu mărire mare sau sonde electronice sensibile.
Prin combinarea tehnicilor tradiționale de lepuire manuală cu tehnologia de calibrare de ultimă generație, oferim instrumente care nu numai că îndeplinesc standardele industriei, dar le depășesc. Înțelegem că clienții noștri din sectoarele auto, medical și de apărare construiesc viitorul, iar acest viitor necesită o fundație perfect plată.
Cele mai bune practici de întreținere
Pentru a asigura longevitatea echipamentului dumneavoastră de precizie, vă recomandăm un protocol strict de curățenie. Praful este un abraziv; chiar și câteva particule se pot comporta ca șmirghelul sub o suprafață groasă. Utilizarea unor produse de curățare specializate, fără reziduuri, și păstrarea plăcilor acoperite atunci când nu sunt utilizate pot prelungi intervalul dintre sesiunile de calibrare a plăcii de suprafață. În plus, distribuirea lucrării pe întreaga suprafață a plăcii - și nu doar pe centru - va ajuta la asigurarea unei uzuri uniforme de-a lungul deceniilor.
În concluzie, pe măsură ce toleranțele de fabricație continuă să se strângă, cererea de instrumente metrologice stabile și de înaltă precizie va crește. Indiferent dacă alegeți versatilitatea robustă a unuiplacă de suprafață din fontăsau ultra-stabilitatea unui sistem de granit, cheia succesului constă în înțelegerea materialelor, a geometriei și a necesității calibrării regulate.
